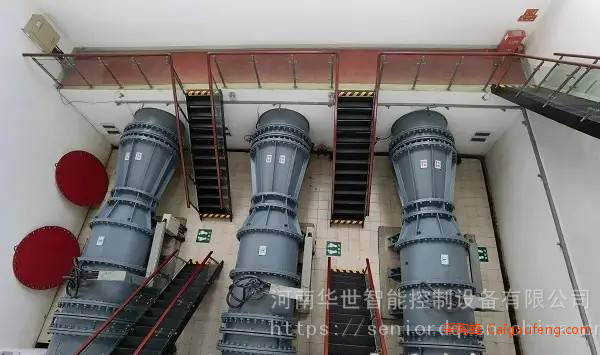

水压油压气压探测器 无人值守泵站监控器

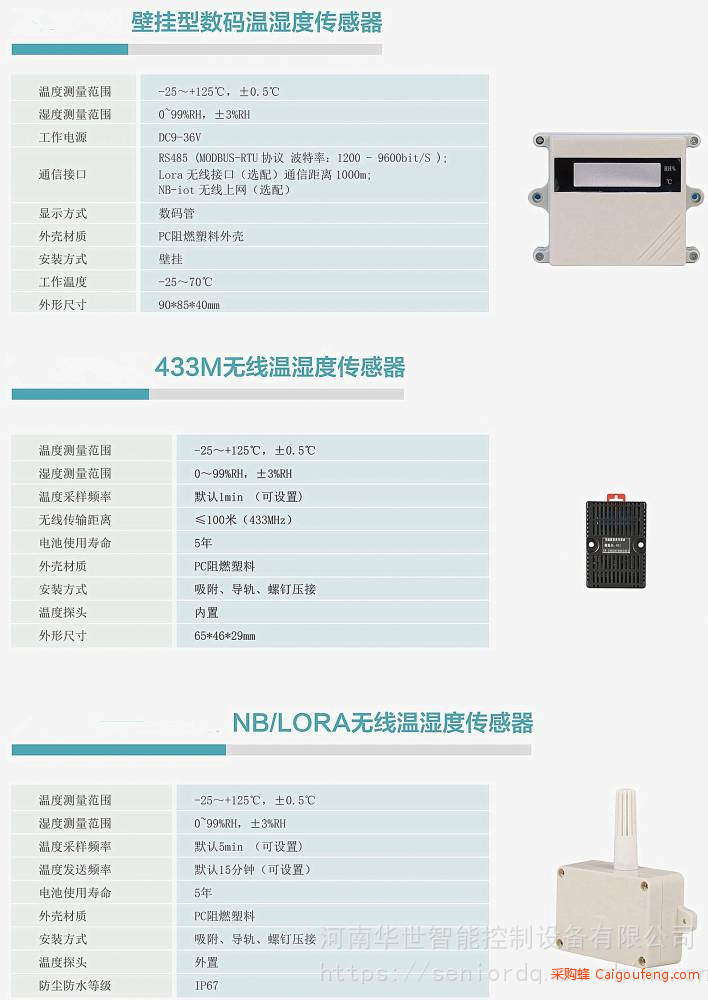

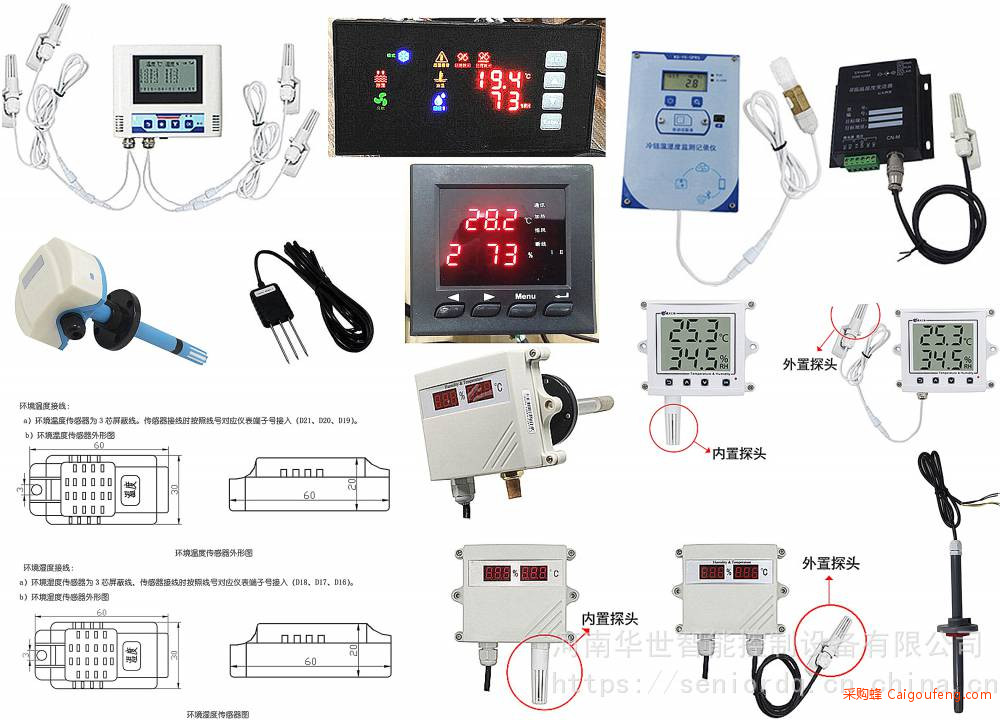

环境温湿度集中监测报警系统 可接入240点无线传感器

实时监测环境敏感要求空间

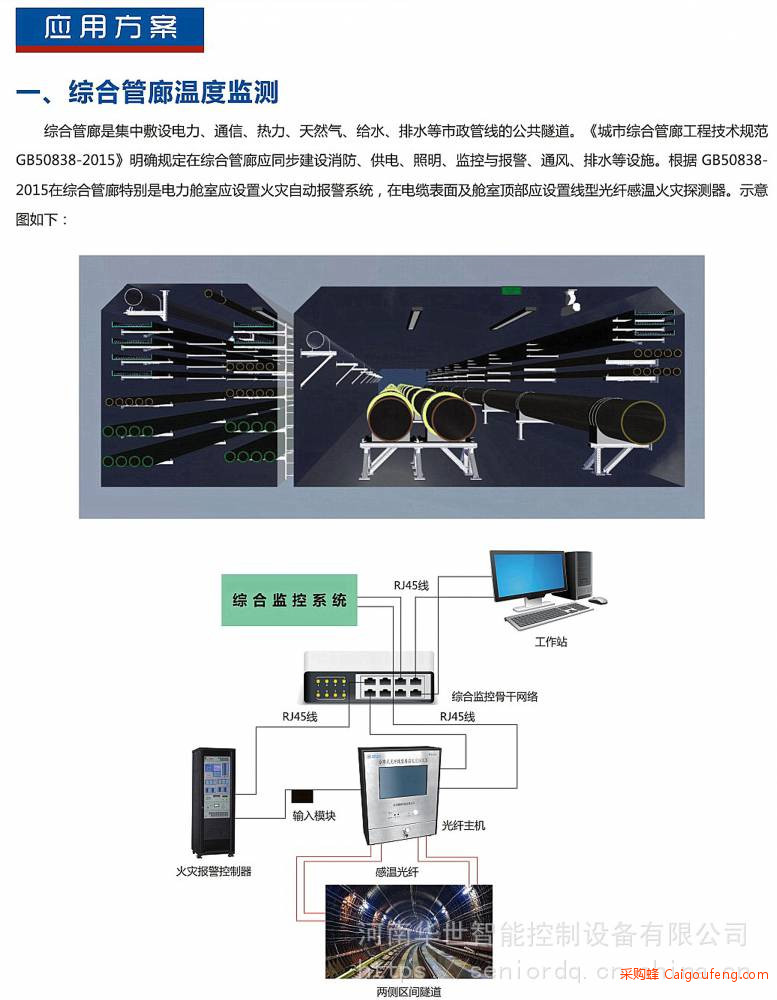

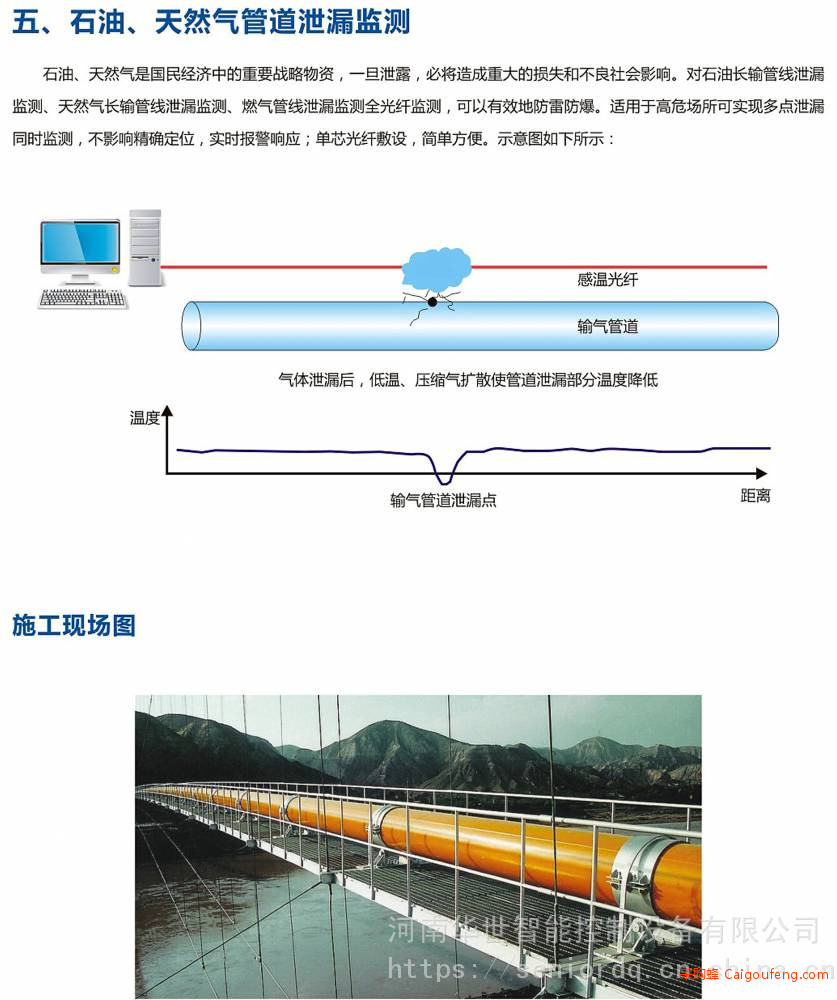

线型测温 适用于地下综合管廊及电缆沟 地铁隧道 地上油气罐

一、概述：装置， 产品功能强大，使用于3KV-35KV 户内开关柜，中置柜、手车柜、固定柜、环网柜等多种开关柜。具有动态一次模拟图、高压带电显示、自动加热除湿数据显示及控制、断路器分合状态指示、储能指示、接地开关状态指示、小车位置指示、分合闸回路完好指示、人体感应及柜内照明、语音防误提示等功能，可取代现有的一次回路模拟图、带电显示器、自动加热除湿控制器、断路器分合按钮等。并具有RS485通讯接口，能够使开关柜进一步智能化，网络化，数字化,方便广大用户使用与操作。

二、技术指标

工作电源：AC85～265V/DC110～300V

    工作环境温度：－20℃～＋70℃

工作环境湿度：≤95％RH

    温度测量范围：－20℃～＋80℃

    湿度测量范围：20％-99％RH

加热输出口：无源输出 降温输出口：无源输出 报警输出口：无源输出 照明输出口：无源输出 强制闭锁输出口：无源输出 介质强度：≥AC2000V 绝缘性能：≥100MΩ 温度精度：≤±1℃ 湿度精度：≤±2％RH 动态闪烁频率：1次/秒 人体接近感应时间：≤3秒  RS485通讯距离：≤1200米 通讯波特率：1200bps、2400bps、4800bps、9600bps可设置 数据格式：8个数据位 1个停止位 无奇偶校验。开关量输入端子和LED数码显示关联关系：动态配置。抗电磁干扰性能：符合IEC255－22的标准规定

三、模拟显示部分与功能（注：此面膜图为常规面膜图，具体面膜图以实物为准）

3．1断路器状态显示

断路器合闸并且分闸回路完好时，红色01模拟条发光；断路器分闸并且合闸回路完好时，绿色02模拟条发光。

3．2手车位置显示

无源触点输入，工作位置触点输入闭合时；红色03①、03②垂直模拟条发光，显示断路器位于工作位置。试验位置触点输入闭合时；绿色04①、04②水平模拟条发光，显示断路器位于试验位置。手车位于试验位置与工作位置之间时，发光条03①、03②、和04①、04②同时闪烁。手车移出开关柜时，红色03①、03②和绿色04①、04②发光条均不发光，表示手车已断电。

3．3接地开关位置显示

无源触点输入闭合，红色05 垂直模拟条发光，显示接地开关合闸；无源触点输入断开，绿色06 斜向模拟条发光，显示接地开关分闸。

3．4弹簧储能显示

无源触点输入闭合，黄色07 指示灯发光，显示断路器已储能。

3．5带电显示及闭锁功能

    1、LED启辉电压（KV）：额定相电压×(0.15～0.65)。 2、闭锁启控电压（KV）：额定相电压 ×0.65。3、当三相同时不带电时，闭锁解除灯亮，启动电磁锁动作。

3．6自动加热除湿控制及温湿度数字显示功能

可带2路温湿度传感器，可显示现场的温湿度数值，并且用户可根据需要自行的设置加热/除湿/排风输出的上下限值。当环境湿度大于所设定湿度的上限值或环境温度小于所设定温度的下限值时，启动加热；当环境湿度小于所设定湿度的下限值且环境温度大于所设定温度的上限值时，停止加热；当环境温度≥50℃时，无条件停止加热，防止过热损伤。

3．7人体感应探头 当有人站在柜前停留时，启动柜内自动照明。

3．8手动照明    按下操作键盘中的照明键，为手动启动柜内照明（显示屏上方有一个“灯泡符号”显示），重复按键则为关闭手动照明。

3．9智能语音防误提示功能1、当断路器合闸状态，误将手车从试验位置推至工作位置时，语音提示“请分

断路器”。2、接地开关合闸状态，误将手车从试验位置推至工作位置时，语音提示“请分接地开关”3、断路器合闸状态、接地开关合闸状态，误将小车从试验位置推至工作位置时，语音提示“请分断路器、请分接地开关” 4、当柜体主回路送电时，语音提示“本回路已带电”。

3．10转换开关功能 装置面板上设有分闸/合闸转换开关（或按钮）、远方/就地转换开关、储能开关等操作开关，方便用户操作。

3．11通讯功能RS485通讯接口，通讯波特率可设置为1200bps～9600bps；用于读取装置内部数据和参数。

3．12温湿度传感器断线报警功能当A路温湿度传感器没有接触好时温度就会显示- - -、湿度就会显示- - -；当B路温湿度传感器没有接触好时温度就会显示- - -、湿度就会显示- - -。

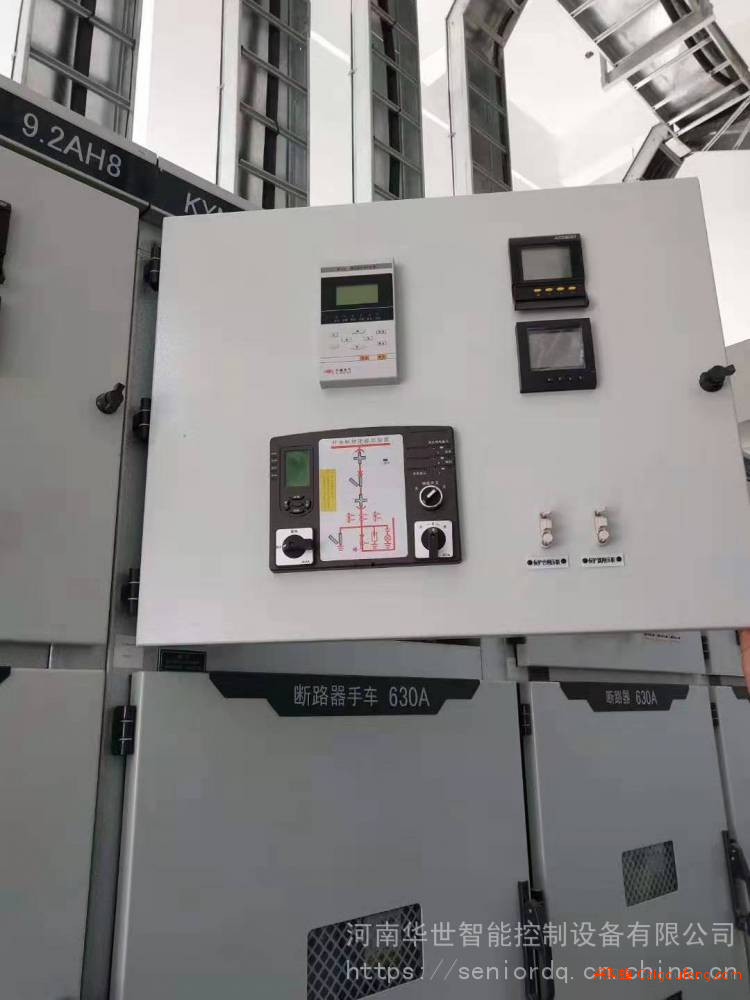

四．安装尺寸与接线图4．1安装尺寸 嵌入式安装    外形尺寸：263mm×186mm×85 mm     开孔尺寸：249mm×173mm开关柜智能操控显示装置参考图片（采购时以双方合同技术确认为准）

一、概述 装置，用于0.4KV-35KV 户内开关柜，取代现有的一次回路模拟图、温湿度控制器，高压带电闭锁装置，全功能语音防误提示和告警，配有合闸、分闸、储能、远方/就地、照明开关。具有RS485通讯接口，通讯协议为MODBUS通讯协议或其它***通讯协议。适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。同时本装置外观***，美观、简化、美化了开关柜面板，有效地提升开关柜品质。

二、技术指标

工作电源： AC85～265V/DC110～300V

工作环境温度：－20℃～＋70℃，工作环境湿度：≤95％RH

 温度测量范围：－20℃～＋80℃、湿度测量范围：20％-99％RH

加热输出口：有源输出、报警输出口：无源输出、闭锁输出口：无源输出、介质强度：≥AC2000V、绝缘性能：≥100MΩ、温度精度：≤±1℃

湿度精度：≤±2％RH、动态闪烁频率：1次/秒、RS485通讯距离：≤1200米、开关量输入端子和LED数码显示关联关系：动态配置、抗电磁干扰性能：符合IEC255－22的标准规定

三、模拟显示部分与功能（注：此面膜图为常规面膜图，具体面膜图以实物为准）

3.1断路器状态显示

断路器合闸并且分闸回路完好时，红色01模拟条发光；

断路器分闸并且合闸回路完好时，绿色02模拟条发光；

3.2手车位置显示

无源触点输入， 工作位置触点闭合时，红色03①、03②垂直模拟条发光，显示断路器位于工作位置。

试验位置触点闭合时，绿色04①、04②水平模拟条发光，显示断路器位于试验位置。

手车位于试验位置与工作位置之间时，发光条03①、03②、和04①、04②同时闪烁。手车移出开关柜时，红色03①、03②和绿色04①、04②发光条均不发光，表示手车已断电。

3.3接地开关位置显示

无源触点输入闭合，红色05 垂直模拟条发光，显示接地开关合闸。

无源触点输入断开，绿色06 斜向模拟条发光，显示接地开关分闸。

3.4弹簧储能显示

无源触点闭合，黄色07 指示灯发光，显示断路器已储能。

3.5带电显示及闭锁功能

1）LED启辉电压（KV）：额定相电压×(0.15～0.65)

2）闭锁启控电压（KV）：额定相电压 ×0.65

3）当三相同时不带电时，闭锁解除灯亮，启动电磁锁动作。

3.6手动/自动加热功能

按下手动加热按钮，则加热1、加热2指示灯亮，启动加热；按下自动加热按钮，则

当符合加热条件时（见3.7）才启动加热。

3.7自动加热除湿控制

可带2路温湿度传感器，并且用户可根据需要在出厂时设定加热/除湿/排风输出的上、下限值。当环境湿度大于所设定湿度的上限值或小于其所设定温度的下限值时，启动加热；湿度小于所设定湿度的下限值与温度大于所设定温度的上限值时，停止加热；

当环境温度≥50℃时，无条件停止加热，防止过热损伤，过热指示灯亮、报警输出触点闭合。

3.8智能语音防误提示功能

1）当断路器合闸状态，误将手车从试验位置推至工作位置时，语音提示“请分断路器”。

2）接地开关合闸状态，误将手车从试验位置推至工作位置时，语音提示“请分接地开关”。

3）断路器合闸状态、接地开关合闸状态，误将手车从试验位置推至工作位置时，语音提示“请分断路器、请分接地开关”。

4）当柜体主回路送电时，语音提示“本回路已带电”。

3.9开关转换功能 装置面板上设有分闸/合闸转换开关（或按钮）、远方/就地转换开关、储能开关等操作开关，方便用户操作。

3.10通讯功能RS485接口

四、安装方式 嵌入式安装     外形尺寸：230mm×178mm×71 mm     开孔尺寸：220mm×165mm

五、电气接线图(此图为常规端子图、具体端子图以实物为准)
